ZP-50T-60T-100T錨桿拉拔儀

發布時間:2017/12/16

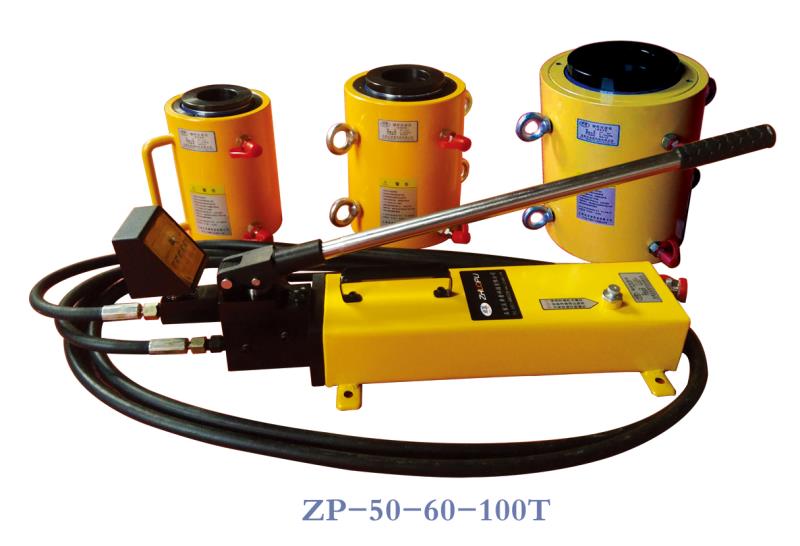

ZP-50T-60T-100T錨桿拉拔儀

應用領域-Field of application

 ZP系列錨桿拉拔儀、又稱(錨桿拉力計)、是石家莊卓普科技有限公司自主研制產品,適用于檢測各種錨桿、錨索、鋼筋、植筋、膨脹螺栓、化學錨栓、鐵路道釘、及各種錨固件抗拔力的儀器設備,也可做玻璃幕墻的現場抗拔力檢測(試驗),是各(質檢單位、加固單位、監理單位、大學、煤礦、、等)必備的檢測儀器。

符合標準-Conform to the standard

·  GB50367-2006《混凝土結構加固設計規范》

·  GB50330-2013《建筑邊坡工程技術規范》

·  JGJ120-2012《建筑基坑支護技術規程》

·  CECS 22:2005《巖土錨桿(索)技術規程》

·  GB50007-2011《建筑地基基礎設計規范》

·  CECS22:99《土層錨桿設計與施工規范》

·  JGJ 145-2013《混凝土結構后錨固技術規程》

產品特點-Product features

1、 數顯表采用瑞士進口傳感器,測量精度1%F.S

  2 、200 條數據記錄、查詢、液晶照明功能;

  3、 峰值保持、無操作自動關機;

  4、 數值10 段折線修正,提高儀器精度;

  5、 供電方式3節5號電池、超低功耗設計,連續工作時間可超過200 小

  6、 采用進口密封圈、經久耐用,自動彈簧復位,結構簡單

  7、 液壓缸表面耐腐蝕靜電噴涂、鍍鎳活塞和滑套

  8、中空部分帶防塵套,過載保護、快速防漏油接頭

技術參數 -Technical parameters

  產品型號

 ZP-10T

ZP-20T

 ZP-30T

 ZP-50T

ZP-60T

ZP-100T

測量范圍

0-100KN

0-200KN

0-300KN

0-500KN

0-600KN

0-1000KN

油缸中心孔

27mm

34mm

45mm

60mm

75mm

86/95mm

油缸行程

60mm

80mm

80mm

120mm

120mm

150mm

油缸重量

  5.5kg

 13kg

15kg

25kg

35kg

50/75kg

油缸復位

自動復位

        手動復位



手動泵儲油量

          0.7L

          4L



手動泵工作壓力

                      63Mpa



儀表分辨率

                      0.01KN

0.1KN

測試誤差

                      1%F.S



供電方式

                  三節5號電池



顯示屏尺寸

55mmX21mm



數據存儲

500條



錨桿拉拔儀常用配件規格(此為選配件)



  產品型號

 ZP-10T

ZP-20T

 ZP-30T

 ZP-50T

ZP-60T

ZP-100T

常用錨具

Φ6-18

Φ6-25

Φ6-32

Φ20-40

Φ20-40

Φ25-50

拉桿

M18

M24

M30

M40

M40

M40

常用接頭

M6-18

M6-24

M6-27

M6-39

M6-39

M27-39

產品配件

產品配置-product configuration

名稱

數量

名稱

數量

手動泵

 1臺

鐵皮箱

1個

液壓缸

1臺

資料袋

1份

ZP系列數顯表

1塊

錨具

 根據需要另配

3米膠管

2根

拉桿及轉換接頭

根據需要另配
